Lugege spetsifikatsiooni voolikust väljapoole
Voolik on saadaolevate konfiguratsioonide ülevaatamisel üks kasulikumaid lähtepunkte.
Kaasasolevad andmed sisaldavad kolme vooliku mõõtmete kombinatsiooni:
| Sisemine läbimõõt | Välisläbimõõt |
|---|---|
| 13 mm | 19 mm |
| 19 mm | 30 mm |
| 25 mm | 35 mm |
Need mõõtmed on seotud erinevate ühenduste suuruste ja vooliku pikkustega.
Väikseim loetletud voolik on 13 × 19 mm, suurim aga 25 × 35 mm. Vahekonfiguratsioon on 19 × 30 mm.
See edenemine on kasulik erinevate voolikusüsteemide füüsiliste nõuete võrdlemisel enne rulli mõõtmete arvestamist.
Pikkus muudab tööulatust
Kaasasolevates spetsifikatsioonides on kolm vooliku pikkust:
15 m, 23 m ja 30 m.
- • 30 m valik kuvatakse 13 × 19 mm vooliku konfiguratsiooniga.
- • Pikkus 15 m on saadaval nii 19 × 30 mm kui ka 25 × 35 mm voolikukonfiguratsiooniga.
- • 23 m valik on loetletud koos 19 × 30 mm voolikuga.
Vooliku pikkust tuleks arvestada rulli fikseeritud asendi ja ettenähtud tööpunkti vahelise kauguse järgi. Pikem voolik tagab teistsuguse tööulatuse, kuid seda tuleb ka vastava rulli konfiguratsiooniga kohandada.
Rõhk ja temperatuur on eraldi valikupunktid
Esitatud andmed näitavad kolme maksimaalset rõhu taset:
- • 37 baari
- • 38 baari
- • 42 baari
Kõrgeim loetletud rõhk on seotud 25 × 35 mm vooliku konfiguratsiooniga.
Temperatuur määratakse eraldi, maksimaalne temperatuur on 99 kraadi.
Neid kahte väärtust ei tohiks käsitleda vahetatavate näitajatena. Rõhk on seotud voolikusüsteemi rõhuvajadusega, samas kui temperatuur määrab kindlaks määratud temperatuuri ülemise piiri.
| Vooliku konfiguratsioon | Vooliku pikkus | Maksimaalne rõhk |
|---|---|---|
| 13 × 19 mm | 30 m | 37 baari |
| 19 × 30 mm | 15 m | 37 baari |
| 19 × 30 mm | 23 m | 38 baari |
| 25 × 35 mm | 15 m | 42 baari |
Täpne konfiguratsioon tuleks enne ostmist kontrollida täieliku spetsifikatsiooni alusel.
Ühenduse mõõtmed Järgige konfiguratsiooni
Tuumarelva leviku tõkestamise lepingu teave teeb veel ühe selge vahe olemasolevate versioonide vahel.
- • 13 × 19 mm vooliku jaoks on rullil 1/2 NPT emane väljalaskeava ja 1/2 NPT isane sisend.
- • 19 × 30 mm vooliku puhul on mõlemad ühendussuurused 3/4 NPT.
- • 25 × 35 mm vooliku korral suurenevad ühendused 1 NPT-ni.
| Vooliku suurus | Väljalaskeava | Sisselaskeava |
|---|---|---|
| 13 × 19 mm | 1/2 NPT naissoost | 1/2 NPT mees |
| 19 × 30 mm | 3/4 NPT naissoost | 3/4 NPT mees |
| 25 × 35 mm | 1 NPT naine | 1 NPT mees |
Asendus- või uue paigalduse puhul tuleks neid ühenduse üksikasju kontrollida vastastoru või seadme liidese suhtes.

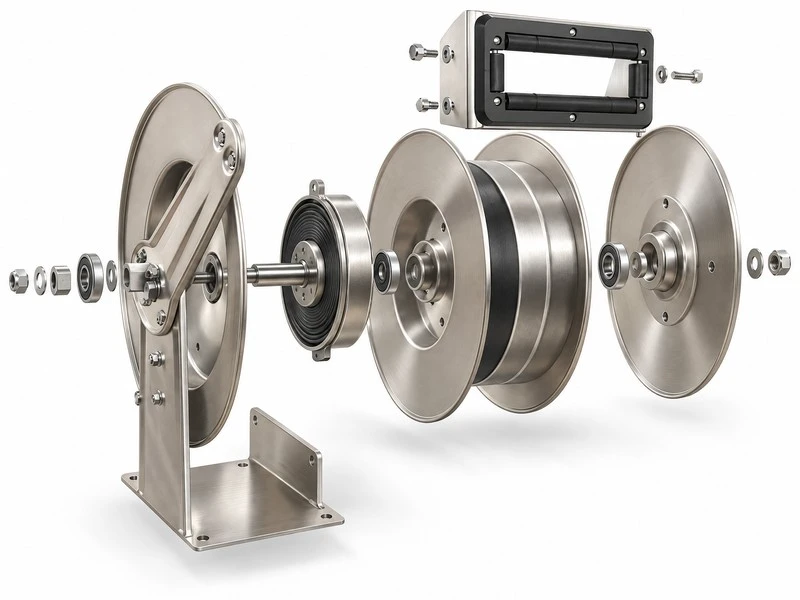

roostevaba voolikupool Ehitus tööpiirkonnas
Rulli materjal muutub asjakohaseks, kui seade on paigutatud selle tegelikku töökeskkonda.
Pesemistoimingute, niiskete alade või sageli puhastatavate seadmete läheduses asuvas voolikujaamas on erinevad ümbritsevad tingimused kui kuivas hoiuruumis.
Seetõttu võib roostevaba terast kaaluda, kui avatud rulli struktuur peab sobima töökeskkonnaga, kus niiskus ja rutiinne puhastamine on osa normaalsest tööst.
Materjali tuleks siiski hinnata koos töötemperatuuri, rõhu, vooliku spetsifikatsiooni ja paigaldustingimustega. Materjali valik iseenesest ei määra, kas konfiguratsioon sobib konkreetse voolikusüsteemi jaoks.
Kolmemõõtmelised versioonid
Kaasasoleval joonise teabel on kolm suurusnumbrit.
| Suurus nr. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|
| 1 | 645 | 610 | 254 | 152 | 267 | 206 |
| 2 | 645 | 610 | 267 | 200 | 330 | 264 |
| 3 | 645 | 610 | 267 | 200 | 400 | 264 |
A ja B jäävad kõigi kolme versiooni puhul vastavalt 645 mm ja 610 mm tasemele.
Muudatused toimuvad ülejäänud mõõtmete viidetes.
- • Suurusel nr{0}} on loendis väikseimad C, D, E ja F mõõtmed.
- • Suurus No{0}} suurendab C ja D 267 mm ja 200 mm, E juures 330 mm ja F 264 mm.
- • Suurus nr. 3 hoiab C, D ja F samadel väärtustel kui Suurus No. 2, kuid suurendab E 400 mm-ni.
Enne vastava suuruse valimist tuleks neid mõõtmeid võrrelda olemasoleva paigalduspinnaga.
Täielik tehniline spetsifikatsioon
Järgmine tabel säilitab esitatud andmed, sealhulgas korduvad kirjed erinevate kaaluväärtustega.
| Kaal (kg) | Maksimaalne rõhk (bar) | Vooliku siseläbimõõt (mm) | Vooliku välisläbimõõt (mm) | Reel Outlet NPT emane niit | Rulli sisselaskeava NPT väliskeere | Vooliku pikkus (m) | Suurus nr. |
|---|---|---|---|---|---|---|---|
| 15 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 16 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 15 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 17 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 23 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 23 | 38 | 19 | 30 | 3/4 | 3/4 | 23 | 2 |
| 210 | 38 | 19 | 30 | 3/4 | 3/4 | 23 | 2 |
| 19 | 42 | 25 | 35 | 1 | 1 | 15 | 3 |
| 35 | 42 | 25 | 35 | 1 | 1 | 15 | 3 |
Maksimaalne temperatuur: 99 kraadi
Korduvaid ridu ei ole liidetud ega keskmistatud, kuna tarnitud allikas sisaldab eraldi kaaluväärtusi.
Mida numbrid installimisel tähendavad
Spetsifikatsiooni saab vaadata kolmes kihis.
- • Esimese kihi - voolik:Sisemine ja välimine läbimõõt määravad vooliku põhimõõtmed.
- • Teise kihi - süsteemiühendus:NPT väljund ja sisend tuvastavad ühenduse paigutuse.
- • Kolmanda kihi - füüsiline installimine:Suuruse nr ja A–F mõõtmed määravad rulli kokkupanekuks vajaliku ruumi.
See tähendab, et hinnapakkumise päring peaks ideaaljuhul sisaldama nii töönõudeid kui ka füüsilise paigalduse nõudeid.
Näiteks ainult "30 m vooliku" määramine ei tuvasta täielikku konfiguratsiooni. Vooliku läbimõõt, rõhk, ühenduse suurus ja kohaldatavad rulli mõõtmed tuleb veel kindlaks määrata.
Konfiguratsiooninäited tarnitud valikust
13 × 19 mm / 30 m
See kombinatsioon kasutab väikseimat loetletud vooliku läbimõõtu ja pikimat tarnitud vooliku pikkust. Maksimaalne rõhk on 37 baari ja ühendused on 1/2 NPT.
19 × 30 mm / 15 m
Selles konfiguratsioonis kasutatakse vahepealset vooliku suurust 15 m voolikuga. Loetletud maksimaalne rõhk on 37 baari ja ühenduse suurus on 3/4 NPT.
19 × 30 mm / 23 m
Siin jäävad vooliku mõõtmed 19 × 30 mm, samas kui pikkus suureneb 23 m-ni. Loetletud maksimaalne rõhk on 38 baari.
25 × 35 mm / 15 m
See on esitatud andmete suurim vooliku mõõde. Sellel on vooliku pikkus 15 m, maksimaalne rõhk 42 baari ja 1 NPT ühendus. Need näited on võetud otse kaasasolevatest konfiguratsiooniandmetest, selle asemel et luua täiendavaid kombinatsioone.

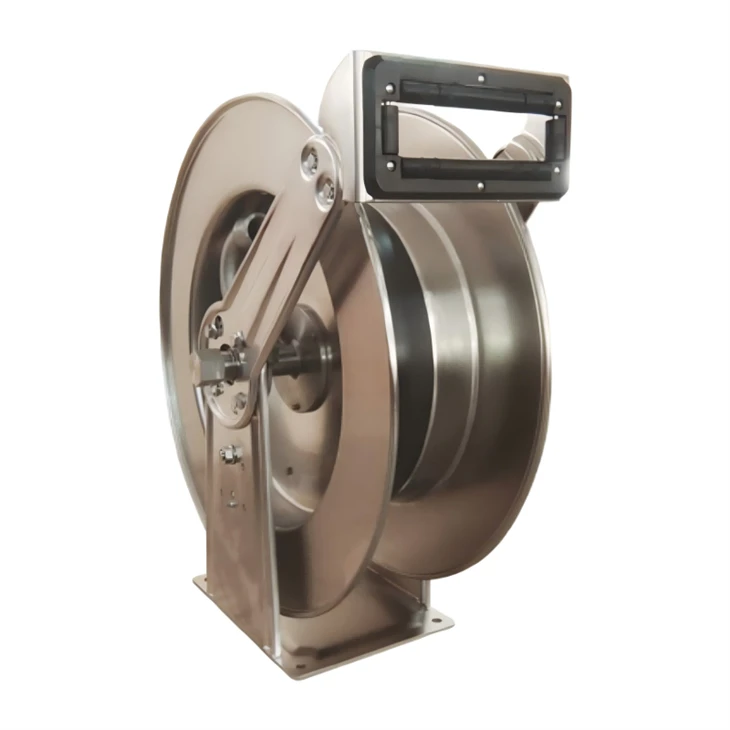

Roostevaba voolikurull tuletõrjevahendite tarnimiseks
Toode kuulub Ningbo Xinhao Fire Fighting Equipment Co., Ltd. laiemasse tuletõrjeseadmete tootmisvalikusse.
Ettevõtte ametliku lehe About Us andmetel asutati Xinhao Fire 2016. aastal ning toodab tulekustuteid ja tulekustutusvahendeid. Selle tootevalikusse kuuluvad tuletõrjevoolikud, tuletõrjevoolikurullid, tuletõrjevoolikukapid, tuletõrjemonitorid, tuletõrjehüdrantide ventiilid, tuletõrjeotsikud ja muud tulekaitseseadmed.
Ettevõte teatab, et tema tootmisruumides on 8 süvatõmbemasinat, 1 automaatne süvatõmbemasin, 6 keevitusmasinat, värvimisliin, täidise tootmisliin, pinnatöötlusseadmed, 3 hüdro- ja õhurõhu testimismasinat, poleerimisseadmed ja sepistamisseadmed.
Teave meist kirjeldab ka tootmis- ja turustustoiminguid, mida toetavad tuletõrjealaste kogemustega juhtkond ja tehniline personal, samuti kvaliteedi{0}}haldus- ja-müügijärgsed protsessid. Ettevõte teatab, et tema tooted on läbinud ISO9001 kvaliteedisüsteemi-sertifikaadi ja et ta on saanud Hiina avaliku julgeoleku ministeeriumi väljastatud kvaliteeditüübikinnitussertifikaadi tulekaitsetoodete vastavushindamiseks.
See taust on asjakohane, kui voolikurulli ostetakse laiema tuletõrjeseadmete programmi osana, mitte isoleeritud komponendina.
Konfiguratsiooni valimine ilma arvamiseta
Praktiline spetsifikatsiooni ülevaade võib järgida järgmist järjestust:
1. Määratlege voolik
Kinnitage sisemine läbimõõt, välisläbimõõt ja vajalik pikkus.
2. Kontrollige tööpiiranguid
Võrrelge vajalikku rõhku ja temperatuuri kaasasoleva 37–42-baarise rõhuvahemiku ja 99-kraadise maksimaalse temperatuuriga.
3. Kinnitage ühendused
Kontrollige, kas 1/2, 3/4 või 1 NPT sobib olemasoleva süsteemiga.
4. Reserveerige paigaldusruum
Kasutage saadaoleva ruumi kontrollimiseks sobivaid suuruse nr ja A–F mõõtmeid.
5. Kinnitage täpne kirje
Kuna mõnel tarnitud real on muidu sarnaste spetsifikatsioonide kohaselt erinev kaal, tuleks konkreetne konfiguratsioon enne tootmist või ostmist kinnitada.
KKK
Mis on maksimaalne temperatuur?
Kaasasolev spetsifikatsioon annab maksimaalseks temperatuuriks 99 kraadi.
Mis on kõrgeim loetletud rõhk?
Esitatud andmete suurim maksimaalne rõhk on 42 baari.
Mis suurused voolikud on saadaval?
Kaasasolevad konfiguratsioonid on 13 × 19 mm, 19 × 30 mm ja 25 × 35 mm, võttes aluseks siseläbimõõdu × välisläbimõõdu.
Millised vooliku pikkused on loetletud?
Saadaval on vooliku pikkused 15 m, 23 m ja 30 m.
Millised NPT-ühenduse suurused on saadaval?
Loetletud suurused on 1/2 NPT, 3/4 NPT ja 1 NPT, emase väljalaskeava ja isase sisendi konfiguratsiooniga.
Millised on saadaolevad füüsilised suurused?
Pakutakse kolm suurusnumbrit. Nende A–F mõõtmed on loetletud mõõtmete tabelis, kusjuures A on 645 mm ja B on 610 mm kõigis kolmes versioonis.
