LC- ja CVR-seeria konfiguratsioon
Tooteperekond koosneb kahest seotud konfiguratsioonist: LC-seeria ja CVR-seeria.
LC-seeria pakub üldiste tööstuslike rakenduste jaoks mitmesuguseid vooliku suurusi ja pikkusi. CVR-seeria kasutab sama üldist vedruga juhitavat{1}}kontseptsiooni ja pakub õhu- ja veevarustusrakenduste jaoks vastavaid voolikukonfiguratsioone.
Kaasasolev spetsifikatsioon hõlmab nii vooliku kui ka rulliga{0}}mudeleid. See võimaldab ostjatel valida tervikliku koostu või integreerida rulli enda ühilduva voolikuga.
| seeria | Toote konfiguratsioon | Vooliku ID | Vooliku pikkus | Maksimaalne rõhk |
|---|---|---|---|---|
| LC | Koos voolikuga | 10/13/19 mm | 12–21 m | Kuni 21 baari |
| LC | Ainult rull | -- | -- | Kuni 21 baari |
| CVR | Koos voolikuga | 10/13 mm | 15–21 m | 21 baari |
| CVR | Ainult rull | -- | -- | 21 baari |
Täpne konfiguratsioon tuleks valida vastavalt töökeskkonnale, vajalikule vooluhulgale, töörõhule, vooliku ulatusele, ühenduse suurusele ja paigaldustingimustele.
Mudelite valik - LC-seeria (vooliku-varustusega mudelid)
| Mudel | Kaal | Max Surve | Vooliku ID | Vooliku OD | Vooliku väljalaskeava | Rulli sisselaskeava | Vooliku pikkus |
|---|---|---|---|---|---|---|---|
| LC650 OLP | 17 kg | 21 baari | 10 mm | 15 mm | 3/8" NPT | 3/8" NPT | 15 m |
| LC670 OLP | 20 kg | 21 baari | 10 mm | 15 mm | 3/8" NPT | 3/8" NPT | 21 m |
| LC850 OLP | 19 kg | 21 baari | 13 mm | 19 mm | 1/2" NPT | 1/2" NPT | 15 m |
| LC870 OLP | 21 kg | 21 baari | 13 mm | 19 mm | 1/2" NPT | 1/2" NPT | 21 m |
| LC940 OLP | 21 kg | 17 baari | 19 mm | 27 mm | 3/4" NPT | 3/4" NPT | 12 m |
Seetõttu on LC-seerias kolm vooliku läbimõõdu klassi: 10 mm, 13 mm ja 19 mm siseläbimõõt.
10 mm konfiguratsioonid on saadaval 15 m ja 21 m pikkusega voolikuga ning 13 mm konfiguratsioonid on saadaval ka 15 m ja 21 m pikkustega. Suurem 19 mm konfiguratsioon kasutab 12 m voolikut ja 3/4" NPT ühendusi.
CVR-seeria - voolik-varustatud mudelid
| Mudel | Kaal | Max Surve | Vooliku ID | Vooliku OD | Vooliku väljalaskeava | Rulli sisselaskeava | Vooliku pikkus |
|---|---|---|---|---|---|---|---|
| CVR760 OLP | 17 kg | 21 baari | 10 mm | 15 mm | 3/8" NPT | 3/8" NPT | 15 m |
| CVR670 OLP | 20 kg | 21 baari | 10 mm | 15 mm | 3/8" NPT | 3/8" NPT | 21 m |
| CVR850 OLP | 19 kg | 21 baari | 13 mm | 19 mm | 1/2" NPT | 1/2" NPT | 15 m |
| CVR870 OLP | 21 kg | 21 baari | 13 mm | 19 mm | 1/2" NPT | 1/2" NPT | 21 m |
Kaasasolevas spetsifikatsioonis näidatud CVR mudelid on saadaval 10 mm ja 13 mm siseläbimõõduga voolikutega ja maksimaalse rõhuga 21 baari. 15 m ja 21 m konfiguratsioonid pakuvad erinevaid tööraadiusi, säilitades samal ajal vastava vooliku läbimõõdu ja ühenduse spetsifikatsiooni.
CVR-seeria hankemärkus
Kaasasolevas spetsifikatsioonis on kirjas, et CVR-seeria pakend ei sisalda täitevahtu ja nõuab minimaalset tellimiskogust 10 ühikut. Seda nõuet tuleks kaaluda turustaja-, projekti- ja hulgimüügihangete puhul.
Rull-Ainult mudelid
Klientidele, kellel on juba ühilduvad voolikud või kes vajavad rakendusespetsiifilisi{0}}voolikukomplekte, saab LC- ja CVR-seeriaid tarnida ka ilma voolikuta.
| seeria | Mudel | Kaal | Maksimaalne rõhk | Vastav suurus |
|---|---|---|---|---|
| LC | LC600 OLP | 15 kg | 21 baari | 1 |
| LC | LC607 OLP | 16 kg | 21 baari | 1 |
| LC | LC800 OLP | 15 kg | 21 baari | 1 |
| LC | LC807 OLP | 16 kg | 21 baari | 1 |
| LC | LC900 OLP | 15 kg | 21 baari | 1 |
| CVR | CVR600 OLP | 15 kg | 21 baari | 1 |
| CVR | CVR607 OLP | 16 kg | 21 baari | 1 |
| CVR | CVR800 OLP | 15 kg | 21 baari | 1 |
| CVR | CVR807 OLP | 16 kg | 21 baari | 1 |
Need ainult{0}}rulli konfiguratsioonid on kasulikud, kui ostja peab sobitama rulli konkreetse voolikumaterjali, vooliku spetsifikatsiooni, olemasoleva pneumaatilise süsteemi või allavoolu ühendusega.

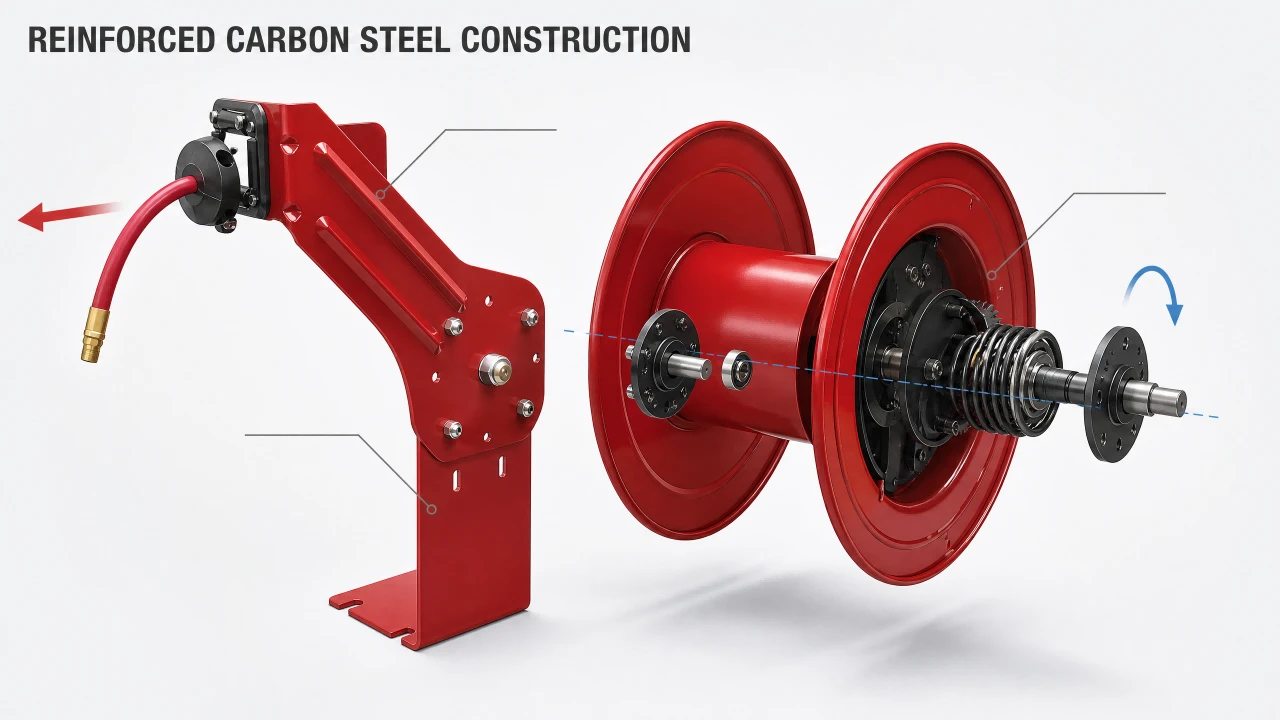

Tugevdatud süsinikterasest konstruktsioon
LC- ja CVR-seeria puhul kasutatakse pigem tugevdatud süsinikterasest konstruktsiooni kui kerget plastkorpust. Rulli alus ja tugiklambrid on valmistatud paksust-mõõduga süsinikterasest stantsimise teel, luues pöörleva rullikoostu jaoks jäiga tugistruktuuri.
Tugistruktuuril on oluline mehaaniline roll. Vooliku kasutuselevõtmise ajal rakendab operaator voolikule väljapoole tõmbejõudu. Sissetõmbamise ajal rakendab vedrumehhanism rullile pöörlevat jõudu. Seetõttu peab tugiklamber hoidma joondamist rulli, vedrumehhanismi, voolikujuhiku ja kinnituspunkti vahel.
Peamised struktuurikomponendid
| Komponent | Ehitus | Funktsioon |
|---|---|---|
| Rulli alus | Paksu{0}}gabariidiga stantsitud süsinikteras | Toetab kogu rulli kokkupanekut |
| Tugevdatud klamber | Stantsitud süsinikterasest | Kannab rulli ja paigalduskoormust |
| Rulli plaat | Vormitud-süsinikteras | Moodustab vooliku mähispinna |
| Rulli pind | Pulbervärviga-kaetud teras | Tagab kaitsva pinnaviimistluse |
| Kevade mehhanism | Mehaaniline vedruajam | Pakub automaatset tagasikerimist |
| Juhendi kokkupanek | Reguleeritav juhtstruktuur | Reguleerib vooliku väljumissuunda |
| Kinnitusklamber | Valikuline pöörlemis-/kiigukonfiguratsioon | Pakub paigaldamisel paindlikkust |
Templiga konstruktsioon tagab ka tootmise ajal korratava geomeetria, mis on oluline rullide joondamise säilitamiseks tootmispartiide lõikes.
Vorm{0}}tembeldatud rulliga ketas
Rulli ketas valmistatakse vormi stantsimise teel ja vormitakse seejärel vajaliku rulli geomeetriaga.
See tootmismeetod loob vooliku jaoks ühtlase mähispinna. Rulli kontrollitud läbimõõt on oluline, kuna voolik peab kerima kiht-kihi haaval ilma liigsete häireteta külgnevate keerdude vahel.
Ketta struktuur aitab hoida voolikut rulli sees ka ladustamise ajal.
Pikemate voolikute (nt 21 m LC670 OLP ja LC870 OLP konfiguratsioonid) puhul vajab rull piisavat kerimisvõimsust, et mahutada kogu vooliku pikkust. Seetõttu ühendab mudeli spetsifikatsioon vooliku pikkuse vastava rulli suurusega, mitte ei käsitle vooliku pikkust sõltumatu parameetrina.
Pulbervärviga{0}}pinnatöötlus
Süsinikterasest rulli konstruktsioon on pulbervärvitud{0}}pinnatöötlusega. Pulbervärvimine tagab pideva kaitsekihi katmata teraspinnale ning parandab vastupidavust tavapärasele hõõrdumisele ja keskkonnamõjudele tavapärase tööstusliku kasutuse korral.
Kaitse rutiinse kokkupuute eest:
- Töökoja tolm ja rutiinne käitlemine
- Veepritsmed ja puhastustoimingud
- Mehaaniline kokkupuude ja kokkupuude sise-/välisõhuga
Märkus. Pulbervärvitud{0}}viimistlust ei tohiks tõlgendada piiramatu korrosioonikaitsena. Merekeskkonna, agressiivsete kemikaalide, pideva sukeldumise või tugevalt söövitava keskkonna puhul tuleks materjali ja katte ühilduvust hinnata eraldi.
Kevad{0}}tagasikerimise mehhanism
LC- ja CVR-seeriatel on{0}}vedruajamiga tagasikerimismehhanism. Kui operaator tõmbab voolikut väljapoole, siis rull pöörleb ja sisemine vedru salvestab mehaanilist energiat. Kui voolik vabastatakse vastavalt rulli töömehhanismile, ajab salvestatud vedruenergia rulli vastupidises suunas ja suunab vooliku tagasi rullile.
Peamine eelis on see, et operaator ei pea pärast iga toimingut pikka voolikut käsitsi kerima. Hooldusosakondades, tootmisliinides, töökodades ja teenindusjaamades, kus voolikuid kasutatakse korduvalt kogu päeva jooksul, võib automaatne tagasikerimine lühendada vooliku käsitsemisaega ja säilitada kontrollitavamat vooliku ladustamiskorraldust.
Reguleeritav juhtvars
LC ja CVR disaini üks praktilisi omadusi on reguleeritav juhikukomplekt. Juhendit saab reguleeridakaheksa erinevat suunda, mis võimaldab vooliku väljalaskesuuna vastavust tegelikule paigaldusasendile.
See on eriti oluline, kuna fikseeritud vooliku väljalaskeava võib sundida voolikut kohe pärast rullilt lahkumist külili painduma.
Sobivad paigutusnõuded:
- Pneumaatilised tööriistad ja veevarustuspunktid
- Tööjaamad ja teenindusseadmed
- Sõidukite hooldusalused ja tootmismasinad
Valikulised pöörd- ja pöördeklambrid
Suuremat liikumist nõudvate paigalduste jaoks saab rulli konfigureerida valikuliste pöörd- või pöördeklambritega. Fikseeritud kinnitusseade hoiab rulli ühes asendis. Pöörd- või pöördeklamber võimaldab rulli korpusel teatud määral järgida vooliku liikumissuunda.
| Seadistamine | Rulli liikumine | Sobiv rakendus |
|---|---|---|
| Fikseeritud paigaldus | Parandatud | Ühesuunaline{0}}tööjaam |
| Reguleeritav juhik | Vooliku väljalaske suund reguleeritav | Erinevad vooliku suunamise nõuded |
| Pöördklamber | Rull saab kinnituspunkti ümber pöörata | Mitme{0}suunalise tööala |
| Kiigeklamber | Rull võib paigalduskonstruktsiooni suhtes kõikuda | Suurem teenindusraadius |
Paigaldamine sise- ja välistingimustes
Siserakendused
Sisepaigaldus tagab üldiselt parema kaitse otsese päikesevalguse, vihma ja äärmuslike keskkonnamõjude eest. Tüüpilised paigaldused hõlmavad järgmist:
- Tootmistöökojad ja pneumaatilised montaažijaamad
- Seadmete hooldusalad ja remondikohad
- Autoteenindustöökojad ja puhastusjaamad
Välisrakendused
Pulbervärvitud-süsinikterasest struktuur võimaldab kasutada rulli välistingimustes kasutamiseks tavalistes atmosfääritingimustes.
- Sõidukite hooldustehased ja ehitusteenindusjaamad
- Põllumajandustehnika hooldus ja välimajandusalad
Vooliku suurus ja ühenduse konfiguratsioon
Vooliku siseläbimõõt mõjutab otseselt olemasolevat vooluvõimsust ja rõhukadu. LC- ja CVR-seeriatel on erinevad vooliku läbimõõduga konfiguratsioonid, nii et rulli saab sobitada vajalike õhu- või veevarustustingimustega.
| Vooliku ID | Vooliku OD | Vooliku väljalaskeava | Rulli sisselaskeava | Saadaval pikkused |
|---|---|---|---|---|
| 10 mm | 15 mm | 3/8" NPT | 3/8" NPT | 15 / 21 m |
| 13 mm | 19 mm | 1/2" NPT | 1/2" NPT | 15 / 21 m |
| 19 mm | 27 mm | 3/4" NPT | 3/4" NPT | 12 m |
Enne tellimist:
Töörõhk ja temperatuur
Kaasasolevas spetsifikatsioonis on LC- ja CVR-seeriad identifitseeritud madala{0}}rõhuga õhu-/veevoolikurullidena, mille maksimaalne temperatuur on 65 kraadi.
| Mudelirühm | Maksimaalne rõhk | Maksimaalne temperatuur |
|---|---|---|
| LC650 / LC670 | 21 baari | 65 kraadi |
| LC850 / LC870 | 21 baari | 65 kraadi |
| LC940 | 17 baari | 65 kraadi |
| CVR760 / CVR670 | 21 baari | 65 kraadi |
| CVR850 / CVR870 | 21 baari | 65 kraadi |
Toote mõõtmed (mm)
Paigaldusasendite ja paigaldusvahede planeerimiseks on kõik mõõdud millimeetrites.
| Mõõtmed | Suurus 1 | Suurus 2 | Suurus 3 |
|---|---|---|---|
| A | 324 mm | 438 mm | 438 mm |
| B | 305 mm | 419 mm | 419 mm |
| C | 76,2 mm | 76,2 mm | 76,2 mm |
| D | 76,2 mm | 76,2 mm | 76,2 mm |
| E | 125 mm | 138 mm | 163 mm |
| F | 25,4 mm | 25,4 mm | 25,4 mm |
Rakenduse stsenaariumid
Autoteeninduse töökojad
Suruõhk pneumaatiliste tööriistade, rehvihoolduse ja puhastamise jaoks. Paigaldatakse lahtri kohale või kõrvale, et hoida kasutamata voolik põrandast eemal.
Tööstuslik hooldus
Pakub kaasaskantavat juurdepääsu masinate ümber olevale õhule või veele püsivalt paigaldatud kindlaksmääratud toitepunktist.
Tootmistööjaamad
Paigaldatakse üksikutele tööjaamadele. Reguleeritav juhik joondub operaatoriga, voolik tagastab pärast kasutamist.
Seadmete puhastamine
Kontrollitud vooliku tee vee puhastamiseks. 13 mm vooliku konfiguratsioon tagab suurema vooluvõimsuse.
Ehitus- ja teeninduspiirkonnad
Pulbervärvitud-süsinikteras peab vastu üldistes välitingimustes, kus vooliku paigalhoidmine on ebapraktiline.
Põllumajandustehnika hooldus
Pikem voolik pikendab automaatse tagasikerimisega fikseeritud toitepunktist tööraadiuse laiale alale.
Rakendus{0}}põhine valik ja sobivus
| Taotluse nõue | Sobiv konfiguratsioon |
|---|---|
| Üldine suruõhk | 10 mm ID |
| Pikem õhuvooliku ulatus | 10 mm ID × 21 m |
| Kõrgem vooluvajadus | 13 mm ID |
| Suurem vooluhulk pikema ulatusega | 13 mm ID × 21 m |
| Suurem voolutee | 19 mm ID × 12 m |
| 3/8" NPT süsteem | 10 mm konfiguratsioon |
| 1/2" NPT süsteem | 13 mm konfiguratsioon |
| 3/4" NPT süsteem | 19 mm konfiguratsioon |
| Olemasolev ühilduv voolik | Ainult rulliku{0}}mudel |
| Mitme{0}suunalise vooliku paigaldamine | Pöörd-/kiikklambri võimalus |
Miks see seeria sobib nõudlikele tööstuslikele rakendustele:
- Tugevdatud tugistruktuur:Paks -gabariidiga stantsitud süsinikterasest alus ja klambrid pakuvad tugevat-mehhaanilist tuge.
- Kontrollitud vooliku mähis:Vormitud rulliketas loob kindla mähispinna siledaks kihiks-kui kihi tagasitõmbumine-.
- Automaatne tagasikerimine:Suure jõudlusega-vedrumehhanism tagastab vooliku automaatselt hoiuasendisse.
- Reguleeritav vooliku suund:8-asendiline juhiku reguleerimine kohandab väljalaskeava suuna ideaalselt mis tahes paigalduskohaga.
- Valikuline rulli liikumine:Pöörd-/pöördklambrid pakuvad suuremat paindlikkust laiadel katvusaladel.
- Mitu võimsust:Saadaval 10 mm, 13 mm ja 19 mm läbimõõduga, et vastata erinevatele vooluvajadustele.
Tootmisjärjestus ja kvaliteedikontroll
Tootmise järjekord:1. Süsinikterase ettevalmistamine → 2. Tembeldamise alus ja kronsteinid → 3. Rulliketta vormimine → 4. Pulbervärvi pinnatöötlus → 5. Vedrumehhanismi kokkupanek → 6. Juhiku kokkupanek → 7. Vooliku paigaldamine → 8. Lõplik integreerimine → 9. Tehniliste andmete kontrollimine.
| Ülevaatus üksus | Peamine kontrollpunkt |
|---|---|
| Süsinikteras / alus | Materjal, vormimiskvaliteet, stantsimise täpsus ja konstruktsiooni seisukord |
| Tugiklamber / ketas | Geomeetria, tugevdus, ümarus ja vormimise konsistents |
| Pulbervärvimine | Pinna katvus ja viimistluskvaliteet |
| Kevade mehhanism | Tagasikerimise jõudlus ja energia salvestamise järjepidevus |
| Juht ja voolik | Suuna reguleerimise sujuvus, vooliku ID/OD/pikkuse seisukord |
| Niidid ja rõhk | NPT spetsifikatsiooni täpsus ja mudeli rõhu vastavuse kontrollimine |
Paigaldamise kaalutlused
- Paigaldamine jäigale konstruktsioonile:Peab taluma raskust ja korduvaid tõmbejõude.
- Joondage vooliku teekond:Reguleerige juhiku suunda, et vältida kohest järsku painutamist.
- Säilitage tagasikerimise vahe:Jätke ruumi pöörlemiseks ja vooliku sissetõmbamiseks.
- Kontrollige ühenduse ühilduvust:Kontrollige sisse- ja väljalaske keerme standardeid.
- Kaaluge tööraadiust:Sobitage vooliku pikkus kaugeima tööpunktiga.
- Hinnake keskkonda:Kinnitage sobivust söövitavaks või välistingimustes kokkupuuteks.
OEM- ja hulgimüügi nõuded
Projekti hinnapakkumiste jaoks kinnitage järgmised parameetrid:
* CVR-seeria jaoks on vaja MOQ-d 10 ühikut (pakend ei sisalda täitevahtu).
Tehniliste kirjelduste kokkuvõte
| Toote tüüp | Vedruga{0}}tööstuslik voolikurull |
| Ehitus ja alus | Paks -mõõduga stantsitud süsinikteras / vormi{1}}stantsiga ketas |
| Pinnatöötlus | Pulbervärvimine |
| Tagasikerimine ja juhend | Vedruga juhitav|8-suunaline reguleeritav juhik |
| Rõhk ja temperatuur | Kuni 21 baari (LC940: 17 baari)|Max 65 kraadi |
| Vooliku mõõtmed | ID: 10 / 13 / 19 mm|Pikkus: 12 / 15 / 21 m |
| Keermed ja varustus | 3/8", 1/2", 3/4" NPT|Ainult vooliku või rulliga |
KKK
V: See on vedruga{0}}voolikurull suruõhu ja vee edastamiseks tööstuses, hoolduses, töökojas, teeninduses ja seadmetes.
V: Enamiku loetletud mudelite nimirõhk on 21 baari (LC940 OLP on 17 baari). Maksimaalne töötemperatuur on 65 kraadi.
V: Saadaval on vooliku sisediameetrid 10 mm, 13 mm ja 19 mm, standardsete voolikupikkustega 12 m, 15 m ja 21 m.
V: Jah. Kohandatud vooliku integreerimiseks on saadaval ainult -LC- ja CVR-rullimudelid.
V: Jah. Juhend reguleerib kaheksa erinevat suunda. Valikulised pöörd- ja pöördeklambrid pakuvad täiendavat pöörlevat liikumist.
V: Jah. Mõeldud paigaldamiseks sise-/välistingimustesse eeldusel, et keskkonnatingimused vastavad pulbervärviga-kaetud süsinikterasest.
Valige õige konfiguratsioon juba täna
LC- ja CVR-seeriad pakuvad struktureeritud valikut tööstuslikuks suruõhu{0}}- ja veevoolikute haldamiseks. Valige esmalt vooliku läbimõõt vastavalt voolunõuetele, seejärel määrake vooliku pikkus, rõhk, ühenduse suurus ja paigalduskonfiguratsioon vastavalt tegelikule paigaldusele.
Küsige pakkumist ja tehnilisi jooniseid
