Tulekustutusvee rajatised on olulised seadmed, mida kasutatakse tulekahjude ennetamiseks, kustutamiseks ja kontrollimiseks, sealhulgas tuletõrjeveeallikad ja -varustus, välistingimustes kasutatavad tuletõrjesüsteemid, siseruumide tuletõrjehüdrantide süsteemid, automaatsed sprinklersüsteemid ja tulekahjumonitorid.
Tuletõrje veeallikas ja -varustus
Tuletõrje veepaak
Tuletõrjeveepaagi ülesanne on salvestada tulekahju ajaks vajalik kogus kustutusvett-, tagades jätkuva veevarustuse ka väliste veeallikate katkemise korral. Levinud komponentide hulka kuuluvad taseme reguleerimisventiilid, taseme näidikuseadmed, sisselasketorud, väljalasketorud ja äravoolutorud.
Tuletõrjepump
Tuletõrjepumba ülesanne on anda survet tuletõrjeveesüsteemile, suunates vett erinevatele tulekustutusseadmetele{0}}. Süsteemi järgi liigitatakse need hüdrantpumpadeks ja sprinklerpumpadeks.
Hüdrandipumpasid kasutatakse tuletõrjehüdrandisüsteemi survestamiseks, sprinklerpumbad aga varustavad veega automaatset sprinklersüsteemi. Pumba komponentide hulka kuuluvad juhtkapid, manomeetrid, tagasilöögiklapid, siibrid ja vibratsioonisummutid.
Tuletõrje veepaak
Tuletõrjeveepaagi ülesanne on varustada tulekustutusvett-algsete tulekahjude korral ja säilitada süsteemi rõhku. Tavaliselt asub see hoone kõrgeimas punktis (nt katus). Peamised komponendid on ujukventiilid, ülevoolutorud, õhutustorud ja tasememõõturid.
Välistulekaitserajatised
Välistingimustes kasutatavad tuletõrjehüdrandid
Välistuletõrjehüdrandid pakuvad veeallikat tuletõrjeautodele või neid kasutatakse otse välitingimustes kustutamiseks. Need on saadaval -maapealse, maa-aluse ja põrkekindlana{2}}.
Maapealsed-hüdrandid on hõlpsasti ligipääsetavad maapinnast kõrgemal ja sobivad soojematesse piirkondadesse. Maa-alused hüdrandid maetakse külmumise vältimiseks maa alla ja sobivad külmematesse piirkondadesse. Põrkekindlate-hüdrantide ülaosas on-kokkupõrkekindel disain, et vältida sõidukite kokkupõrgetest tulenevaid kahjustusi.
Tuletõrjepumba ühendused
Tuletõrjepumba ühendused võimaldavad tuletõrjeautodel varustada vett siseruumide toruvõrku, kui siseruumide tuletõrjepumba töös esineb tõrkeid või veevarustus on ebapiisav. Need on saadaval -maapealse, maa-aluse ja seina{2}}kinnitusega, liidese spetsifikatsioonidega DN100 ja DN150.
Siseruumide tuletõrjehüdrantide süsteem
Tuletõrjehüdrandi kast
Tuletõrjehüdrandikast koosneb kasti korpusest, tuletõrjehüdrantidest, düüsidest, voolikutest, häirenuppudest jne ning jaguneb ühekordseks-hüdrandikastiks ja kahekordseks-hüdrandikastiks.
Üks{0}}hüdrandikast sisaldab ühte tuletõrjehüdrandi ühendust ja kahekordne-hüdrandikast sisaldab kahte tuletõrjehüdrandi ühendust. Neid kasutatakse enamasti avalikes hoonetes.
Tuletõrjehüdrant
Tuletõrjehüdrante kasutatakse voolikute ja düüside ühendamiseks ning veevoolu juhtimiseks. Need jagunevad siseruumides kasutatavateks tuletõrjehüdrantideks ja rõhku -alandavad/stabiliseerivad tuletõrjehüdrantid.
Siseruumides kasutatavate tuletõrjehüdrantide läbimõõt on DN65 ja need on saadaval ühe--väljalaskeava ja kahe{2}}väljalaskeava versioonina. Rõhku-alandavad/stabiliseerivad tuletõrjehüdrante kasutatakse kõrghoonetes-, et vältida liigset veesurvet.
Düüsid ja voolik
Sirge-joaga otsik pihustab veejuga ja seda kasutatakse üldiste tahkete tulekahjude kustutamiseks. Pihustusotsik pihustab veeudu ja seda kasutatakse jahutamiseks, suitsu eemaldamiseks või elektritulekahju kustutamiseks.
Tuletõrjevoolikud on valmistatud kanepist või sünteetilistest kiududest (nt polüuretaanist) ja on saadaval sellistes suurustes nagu DN65 ja DN50. Pikkus on tavaliselt 25 meetrit.
Automaatne sprinklerisüsteem
Sprinkleripead
Sprinkleripead lõhkevad või avanevad tulekahju ajal kuumutamisel, pritsides tulekahju kustutamiseks vett. Need jagunevad suletud sprinkleripeadeks ja avatud sprinkleripeadeks.
Tavalised suletud sprinkleripead jagunevad ripp-, püsti- ja külgseinatüüpideks:
Rippuvad vihmutipead on paigaldatud lae alla, pihustades vett allapoole. Püstised sprinkleripead paigaldatakse ülespoole, pihustades vett üles ja seejärel alla. Seinale paigaldatakse külgseina sprinkleripead, mis pihustavad vett ühele küljele.
Avatud sprinkleripäid kasutatakse veeuputussüsteemides ja veekardinasüsteemides. Neil pole kuumustundlikke elemente{1}} ja kõik pead on tulekahju ajal lahti.
Alarmventiilide komplektid
Häireventiilide komplektid juhivad veevoolu suunda ja aktiveerivad häireseadme. Need jagunevad märja häireklappideks, kuivade häireklappideks ja üleujutusventiilideks.
Märgalarmventiile kasutatakse märgades süsteemides, kus klapist allavoolu jäävad torud on alati veega täidetud. Kuiva häireklappe kasutatakse kuivades süsteemides, kus klapist allavoolu torud on täidetud suruõhuga, mis sobib külmadesse piirkondadesse. Üleujutusventiile kasutatakse veeuputussüsteemides; avamisel pihustavad kõik sprinkleripead vett korraga.
Torustik ja ventiilid
Torud on valmistatud kuumtsingitud terasest (korrosioonikindel) vahemikus DN25 kuni DN150. Liitmikud hõlmavad teesid, riste, põlved, reduktoreid jne.
Tavalised ventiilid hõlmavad signaalklappe, tagasilöögiklappe ja kaitseklappe.
Signaalventiilid paigaldatakse enne häireklappe, et jälgida nende avatud/suletud olekut. Tagasilöögiklapid takistavad tagasivoolu. Kaitseklapid hoiavad ära süsteemi liigse rõhu.
Veevoolu indikaator
Veevoolu indikaatori ülesanne on tuvastada veevoolu signaal, kui sprinklerid teatud piirkonnas vett pritsivad ja edastada see häiresüsteemile.
Tulekahju jälgimise süsteem

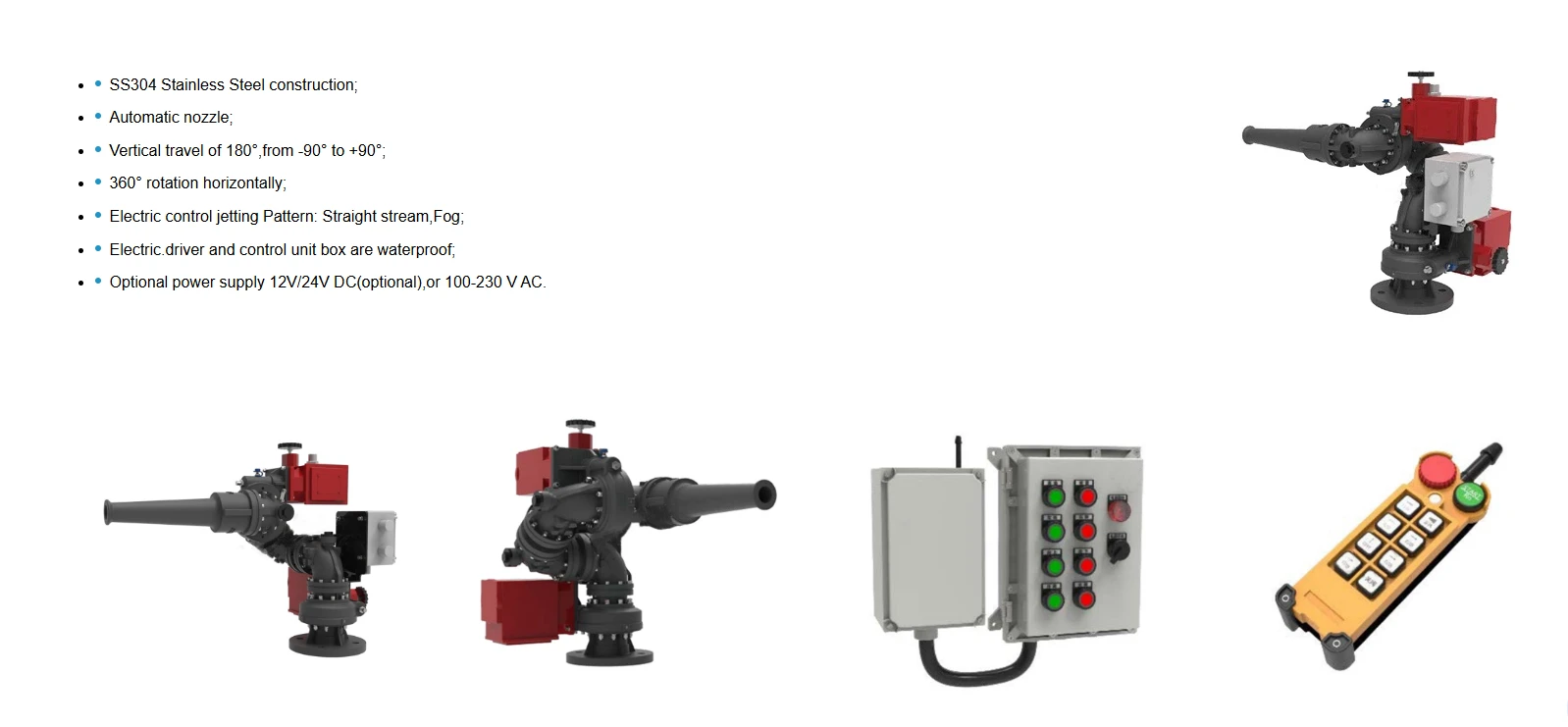

Tulekahju monitor
Tulekahjumonitori ülesanne on pihustada vett pika vahemaa tagant, seda kasutatakse suurtes ruumides, näiteks tehastes ja staadionidel. Need on jagatud fikseeritud ja automaatseks jälgimise tüüpideks.
Fikseeritud monitorid on püsivalt paigaldatud ja neid juhitakse käsitsi või elektriliselt. Automaatsed jälgimis- ja positsioneerimisjoaga kustutusseadmed suudavad automaatselt tuvastada tuleallika ja pihustada vett.
Tulekahju jälgimise juhtventiil
Tulekahjumonitori juhtventiili ülesanne on juhtida monitorist tuleva vee suunda ja voolukiirust. See on sageli seotud elektri- või hüdrosüsteemiga.
Tuletõkkevee rajatiste seadmed ja tarvikud peavad olema konfigureeritud vastavalt hoone tüübile, tuleohutasemele ja koodinõuetele. Põhiülesanne on tagada õigeaegne ja tõhus veevarustus tulekahju ajal kustutamiseks. Korrapärane hooldus nõuab seadmete terviklikkuse, tihenduse ja funktsionaalse tõhususe regulaarset kontrolli, et tagada süsteemi normaalne toimimine hädaolukordades.
